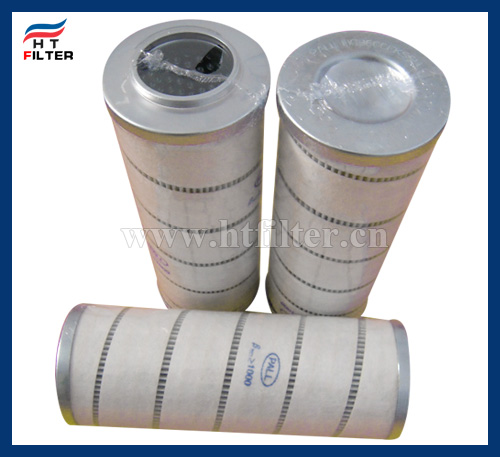

PALL頗爾濾芯HC9020FUN8Z是安裝在液壓系統的油路中用于清除液壓系統中各元件磨損的金屬粉末及其它機械雜質使油路保持清潔，可延長液壓系統壽命；低壓系列濾芯還設有旁通閥。當濾芯未及時更換時，旁通閥能自動打開，保證系統正常運轉。目前該頗爾pall系列產品是美國，德國，英國、意大利等國同類產品的替代品。PALL頗爾濾芯廣泛應用于石油、化工、冶金、航空、電子、電力、制藥、環保、原子能、核工業、天然氣、耐火材料、消防設備等領域的凈化。
HC9020系列型號推薦：
HC9020FKP13H    HC9020FKN16H    HC9020FKP39H


1.濾芯工作介質：一般液壓油 磷酸脂液壓油 乳化液  水-乙二醇

2.濾材：玻纖濾紙

可選濾材：玻纖濾紙-BN 不銹鋼編織網-W 木漿濾紙-P 不銹鋼燒結網-V

3.過濾精度： 6微米

Ｚ １微米        Ｐ  ３微米         Ｎ  ６微米

Ｓ １２微米      Ｔ  ２５微米       Ｒ  ４０微米

4.工作壓力：2Mpa

00---低壓,帶旁通閥的殼體，濾芯承受壓差2 MPa ，在下端蓋外徑上有三個凸包.

01---高壓,不帶旁通閥的殼體，濾芯承受壓差21 MPa，在下端蓋外徑上有三個圓凹槽.

5.工作介質：一般液壓油、磷酸脂液壓油、乳化液、水-乙二醇

6.工作溫度：-30℃～+110℃

7.密封材料：H-丁腈橡膠

   Z-氟膠圈 H-丁腈橡膠 J-乙烯丙烯

8.濾芯類型：油過濾

9.pall頗爾濾芯繞帶顏色

T：褐色 S：綠色 N：紅色 P：藍色 Z：黑色

濾芯抗破裂性驗證按ISO 2941

濾芯結構完整性按ISO 2942

濾芯相容性驗證按ISO 2943

過濾器過濾特性按ISO 4572

過濾器壓差特性按ISO 3968



濾芯抗破裂性驗證按ISO 2941

濾芯結構完整性按ISO 2942

濾芯相容性驗證按ISO 2943

過濾器過濾特性按ISO 4572

過濾器壓差特性按ISO 3968



濾芯抗破裂性驗證按ISO 2941

濾芯結構完整性按ISO 2942

濾芯相容性驗證按ISO 2943

過濾器過濾特性按ISO 4572

過濾器壓差特性按ISO 3968



(1)pall頗爾濾芯要裝在泵的吸油口處：泵的吸油路上一般都安裝有表面型濾油器，目的是濾去較大的雜質微粒以保護液壓泵，此外濾油器的過濾能力應為泵流量的兩倍以上，壓力損失小于0.02MPa。

(2)pall濾芯安裝在泵的出口油路上：此處安裝濾油器的目的是用來濾除可能侵入閥類等元件的污染物。其過濾精度應為10～15μm，且能承受油路上的工作壓力和沖擊壓力，壓力降應小于0.35MPa。同時應安裝安全閥以防濾油器堵塞。

(3)pall濾芯安裝在系統的回油路上：這種安裝起間接過濾作用。一般與過濾器并連安裝一背壓閥，當過濾器堵塞達到一定壓力值時，背壓閥打開。

(4)pall濾芯安裝在系統分支油路上。

(5)pall濾芯單獨過濾系統：大型液壓系統可專設一液壓泵和濾油器組成獨立過濾回路。

pall濾芯液壓系統中除了整個系統所需的濾油器外，還常常在一些重要元件(如伺服閥、精密節流閥等)的前面單獨安裝一個專用的精濾油器來確保它們的正常工作。
