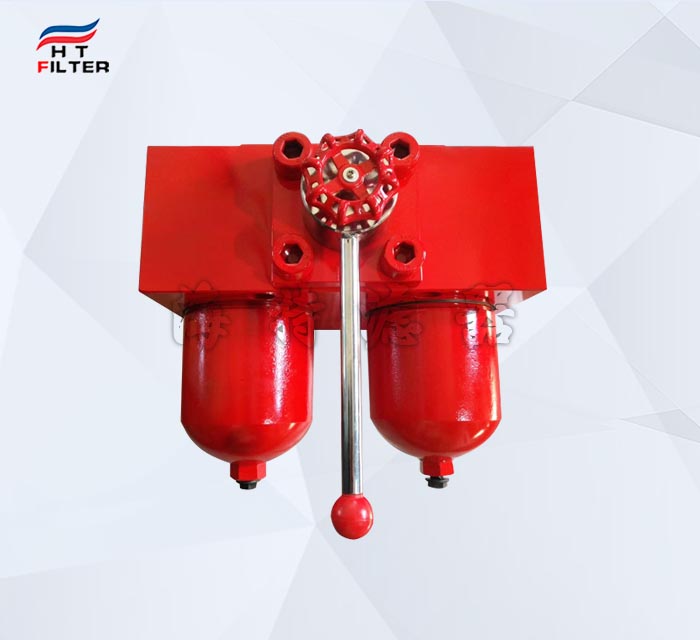

雙筒過濾器SGF-H160X10

雙筒過濾器SGF-H160X10

該雙筒過濾器安裝在油泵出油口高壓管路上，用以保護控制元件及執行機構。特別是自動控制系統中，高精度的伺服元件及柱塞元件，可以有效地防止污染避免故障，延長元件使用壽命。該過濾器由單筒過濾器，換向閥，旁通閥，發訊器組成，能使系統在不停機狀況下更換濾芯，適用于連續工作的液壓系統。

性能特點

當過濾器其中一只濾芯堵塞，壓力表顯示0.5Mpa時，發訊器發訊，這時必須更換濾芯。只要轉動換向閥，另一只過濾器開始工作。更換濾芯，允許少量內泄漏。

技術特性

1.更換清洗濾芯方便

2.納污量大，過濾精度高

3.安裝使用方便，簡化系統管路

4.發訊器，提高液壓系統的可靠性

技術參數

1.公稱流量：30-660L/min

2.過濾精度：3-20um

3.公稱壓力：32Mpa

4.過濾介質：水乙二醇 液壓油

注意事項

若因故未能及時更換濾芯壓差繼續升至旁通閥開啟壓力0.6Mpa時，旁通閥自動開啟，以避免由于壓力繼續上升，濾芯破裂造成污染，但用戶必須在發訊器發訊時更換濾芯。

應用領域

1、冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。

2、石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。

檢測標準

ISO 2941   濾芯抗破裂性試驗方法

ISO 2942   液壓濾芯結構完整性試驗方法

ISO 2943   液壓濾芯材料與液體相容性試驗方法

ISO 3723   端向符合實驗

ISO 3724   疲勞特性測定

ISO 3968   壓差流量特性

ISO 4572   測定過濾特性的多次通過法
