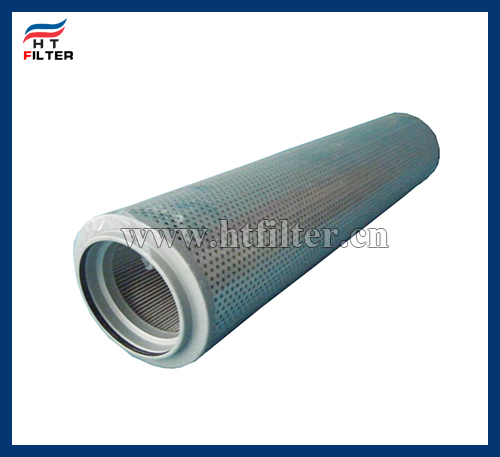

濾芯FAX-400X20

FAX濾芯簡介：

FAX液壓油濾芯用于旋轉式管路過濾器中，其濾芯上安裝有鋁合金濾頭，并帶有污染堵塞發訊器孔，以便檢查濾芯使用的情況。FAX液壓油濾芯是由不同的不銹鋼金屬網折疊而成的濾芯，其過濾精度是由金屬網目數而定。

濾芯FAX-400X20檢測標準：

ISO2491  液壓濾芯抗破裂性檢驗

ISO2492  濾芯結構完整性的確定

ISO2493  濾芯  材料與液體相容性的驗證。

ISO3723  濾芯端向負荷試驗方法

ISO3724   濾芯疲勞特性的測定

ISO3968  濾芯壓差流量的測定

ISO4572 濾芯測定過濾特性的多次通過法

濾芯特點：

1.濾芯直接安裝在油箱上，簡化了系統的管路，節省空間，使系統布置更為緊湊。

2.帶有自封閥：檢修系統時，油箱里的油液不會回流。更換液壓濾芯時，能把液壓濾芯內的污染物一同帶出油箱，使油液不會外流。

3.帶有旁通閥：當液壓濾芯被污染物堵塞導致壓差達0．35MPa時，如不能馬上更換液壓濾芯，設在液壓濾芯頂部的旁通閥會自動開啟(其壓差為0。4MPa)，以保護系統正常工作。

4.帶有磁性裝置：可濾除回油油液中1LJm以上的鐵磁性顆粒。

過濾原理：

當液壓系統中的過濾液體由過濾器進口進入時，經濾芯自外向里透過濾層而被過濾成澄清液體，然后經管路出口排出，污染物雜質被截留在濾芯的深層及表面，從而達到較高的過濾效率。濾芯精度的高低、結構尺寸的確定是由其過濾時的流量和過濾介質的特性所決定的。濾芯的濾材均為國產/進口玻纖或不銹鋼濾網組成，結構合理，波紋整列均勻，流量大，受阻力小。

技術參數：

過濾精度：10~25um.

溫度使用范圍：-30℃~90℃

較高使用壓力：0.7MPA

濾材：玻纖、不銹鋼網

較大回油流量：60~200L/min

較大吸油流量：20~58L/min
