產品簡介

漢克森精密濾芯簡介：

漢克森精密濾芯采用不同結構不銹鋼骨架，耐腐蝕、結構性能優；焊接強度高、氣流阻力低。不同精度級別濾芯采用不同結構型式、新型“矩陣混合纖維”使介質接觸面積面積大，改進了濾除率，提高過濾效果。采用抗油耐酸類化學腐蝕的封閉涂沫泡套筒，防止了聚結液體重新進入氣流，確保了高效率除油。

聲明：我司生產的精密濾芯為替代產品，非原廠產品，如需原裝產品請聯系原廠代理或經銷商！

技術參數

漢克森壓縮空氣過濾器用濾芯技術特性

9級濾芯 適用于大量液體和3微米大小的凝聚物(5ppm w/w最大殘留油分含量) 雙級過濾 第一級 兩根不銹鋼孔管，進行10微米機械分離 第二級 深層纖維介質除3微米的固態和液態顆粒     7級濾芯 適用于濾除液態水和油；可濾除小至1微米的固態顆粒(1.0 ppm w/w最大殘留油分含量) 內、外骨架皆防腐蝕 雙級過濾 第一級 纖維介質和介質過濾網交替疊層，濾除較大的顆粒 第二級 多層環氧樹脂年和混合纖維介質，聚結油霧和濾除固態顆粒     5級濾芯 適用于聚結細小的水汽和油霧；可濾除小至0.01微米的固態顆粒(0.01 ppm w/w最大殘留油分含量) 內、外骨架皆防腐蝕 雙級過濾 第一級 多層纖維介質和介質過濾網，濾除較大的顆粒，在空氣進入第2級過濾前進行預過濾 第二級 多層粘合混和纖維介質，濾除細小的凝聚物 外涂膜封閉式泡沫套筒。     3級濾芯 適用于聚結細小的水汽和油霧；可濾除小至0.01微米的固態顆粒(0.001 ppm w/w最大殘留油分含量) 內、外骨架皆防腐蝕 雙級過濾 第一級 涂膜沫封閉式泡沫套筒，進行預過濾和氣流分散 第二級 多層矩陣混和纖維介質，濾除極細小的凝聚物 外涂膜封閉式泡沫套筒。     1級濾芯 適用于濾除活性炭通常可吸收的油蒸氣和碳氫化合物蒸氣；可濾除小至0.01微米的固態顆粒(0.003 ppm w/w最大殘留油分含量) 內、外骨架皆防腐蝕 雙級過濾 第一級 極精細的活性炭粉穩定層，可濾除絕大部分油蒸氣 第二級 多層纖維介質、粘合微精活性碳粉，可濾除殘余的油蒸氣 多層精細介質，防止污染物游移 在額定運行條件下，設計壽命達到1000小時

漢克森型壓縮空氣過濾器用濾芯

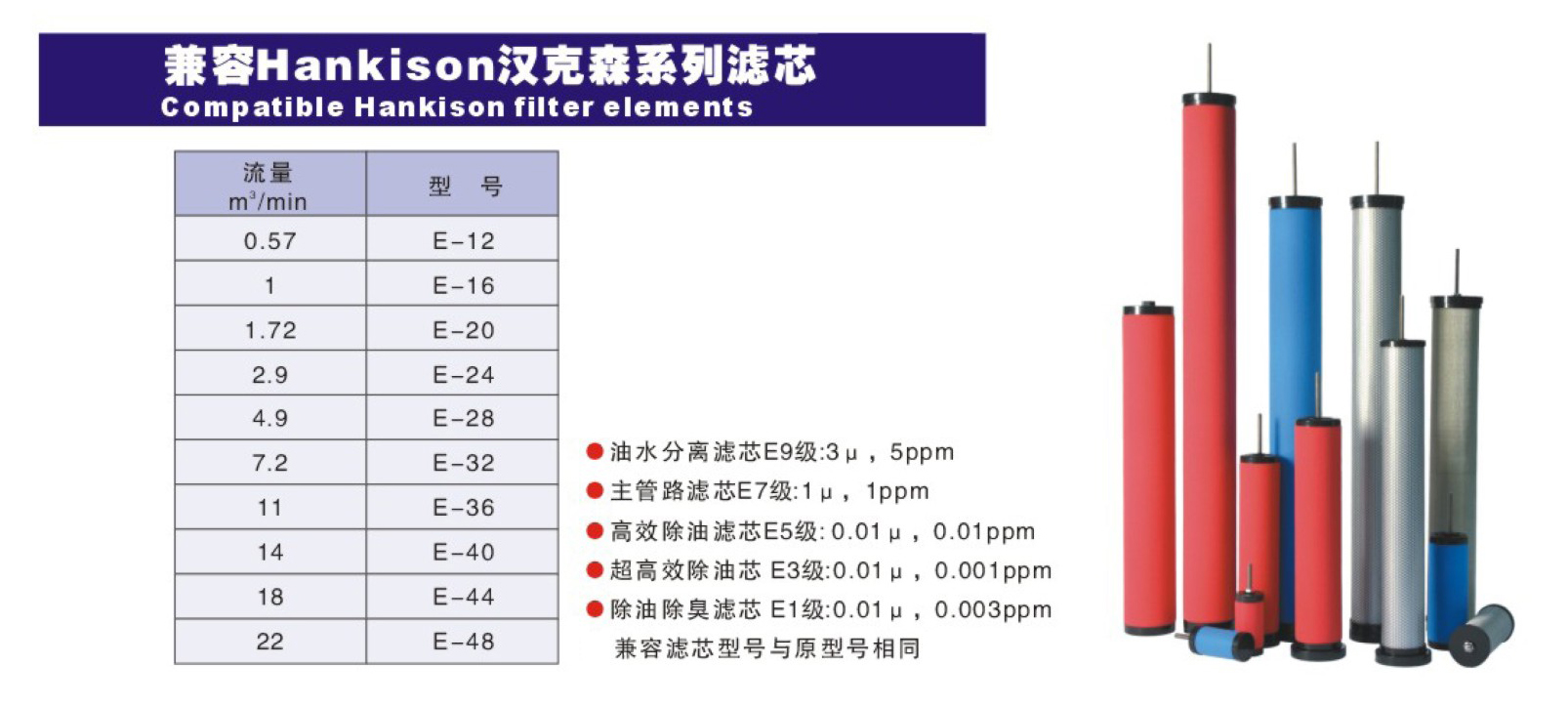

過濾器型號 流 量 m3/min/ 0.7Mpa 濾芯號(老) 濾芯號碼 濾芯蓋外徑 mm 濾芯高度 mm 本公司濾芯代號 HF[等級]-12 0.6 07.4441-01 （E9、E7、E5、 E3、E1）-12     AE＊-12 HF[等級]-16 1 07.4442-01 0731-3 0713-2 0715-2 （E9、E7、E5、 E3、E1）-16 42.5 89 AE＊-16 HF[等級]-20 2 07.4443-01 0731-3 0713-2 0715-3 （E9、E7、E5、 E3、E1）-20 42.5 150 AE＊-20 HF[等級]-24 3 07.4448-01 0731-4 0713-3 0715-4 （E9、E7、E5、 E3、E1）-24 60.5 167 AE＊-24 HF[等級]-28 4.9   （E9、E7、E5、E3、E1）-28 60.5 277 AE＊-28 HF[等級]-32 7.2 07.4445-01 0731-6 0713-5 0715-5 （E9、E7、E5、 E3、E1）-32 68 335 AE＊-32 HF[等級]-36 11 07.4446-01 0731-7 0713-6 0715-6 （E9、E7、E5、 E3、E1）-36 68 450 AE＊-36 HF[等級]-40 14 0731-80715-7 （E9、E7、E5、E3、E1）-40 83 520 AE＊-40 HF[等級]-44 18 07.4447-01 0731-9 0713-11 0715-11 （E9、E7、E5、 E3、E1）-44 83 670 AE＊-44 HF[等級]-48 22   （E9、E7、E5、 E3、E1）-48 83 820 AE＊-48

注：1、[等級]一濾芯精度等級即E9、E7、E5、E3、E1 　　2、*表示濾芯精度等級E9、E7、E5、E3、E1中任何一種

漢克森濾芯（一代）所有型號如下：
E1-12，E1-16，E1-20，E1-24，E1-28，E1-32，E1-36，E1-40，E1-44，E1-48；
E3-12，E3-16，E3-20，E3-24，E3-28，E3-32，E3-36，E3-40，E3-44，E3-48；
E5-12，E5-16，E5-20，E5-24，E5-28，E5-32，E5-36，E5-40，E5-44，E5-48；
E7-12，E7-16，E7-20，E7-24，E7-28，E7-32，E7-36，E7-40，E7-44，E7-48；
E9-12，E9-16，E9-20，E9-24，E9-28，E9-32，E9-36，E9-40，E9-44，E9-48；
漢克森濾芯（二代）型號 新型端蓋：
E1-12-Ⅱ，E1-16-Ⅱ，E1-20-Ⅱ，E1-24-Ⅱ，E1-28-Ⅱ，E1-32-Ⅱ，E1-36-Ⅱ，E1-40-Ⅱ，E1-44-Ⅱ，E1-48-Ⅱ；
E3-12-Ⅱ，E3-16-Ⅱ，E3-20-Ⅱ，E3-24-Ⅱ，E3-28-Ⅱ，E3-32-Ⅱ，E3-36-Ⅱ，E3-40-Ⅱ，E3-44-Ⅱ，E3-48-Ⅱ；
E5-12-Ⅱ，E5-16-Ⅱ，E5-20-Ⅱ，E5-24-Ⅱ，E5-28-Ⅱ，E5-32-Ⅱ，E5-36-Ⅱ，E5-40-Ⅱ，E5-44-Ⅱ，E5-48-Ⅱ；
E7-12-Ⅱ，E7-16-Ⅱ，E7-20-Ⅱ，E7-24-Ⅱ，E7-28-Ⅱ，E7-32-Ⅱ，E7-36-Ⅱ，E7-40-Ⅱ，E7-44-Ⅱ，E7-48-Ⅱ；
E9-12-Ⅱ，E9-16-Ⅱ，E9-20-Ⅱ，E9-24-Ⅱ，E9-28-Ⅱ，E9-32-Ⅱ，E9-36-Ⅱ，E9-40-Ⅱ，E9-44-Ⅱ，E9-48-Ⅱ；

產品特點

1、精密濾芯透氣性：

濾芯采用美國強疏水疏油的纖維濾材，同時采用透過性好同時強度高的骨架，降低過路造成的阻力。

2、精密濾芯高效性：

濾芯采用了德國的細開孔海綿，能有效防止油水被高速氣流夾帶走，使過路下來的細小油滴聚集到濾芯海綿下端，并排向過濾器容器底部。

3、精密濾芯氣密性：

濾芯與濾殼的結合點采用了可靠的密封圈，確保氣流不短路，防止雜質不經過濾芯而直接進入下游。

4、精密濾芯防腐性：

濾芯采用防腐蝕的增強尼龍端蓋與防腐濾芯骨架，能用于惡劣的工況。

我公司生產的兼容漢克森過濾器精密濾芯，是完全按原裝濾芯外形尺寸規格制作，可直接安裝在各級漢克森過濾器上。濾芯內外質量可與原件媲美。

應用領域

產品廣泛應用在石油、電子、化工、冶金、發電、制藥、食品、醫院等各行業的各種空壓機系統的空氣凈化中。
